电气设备软连接工业级铜绞线压接软连接

导体材料：

T2 紫铜，铜含量≥ 99.95%

单丝直径：

0.050mm~0.254mm

表面处理：

裸铜、镀锡

截面积：

1.5mm²-500mm²

证书联系我们

产品详情

型号及含义

DN	TJR	(x)	– □	/ □	/ □	/ □
↓	↓	↓	↓	↓	↓	↓
企业代号	软铜绞线导电带	表面处理	截面积	长度 L	孔径 d	产品形状及孔类型

结构及应用

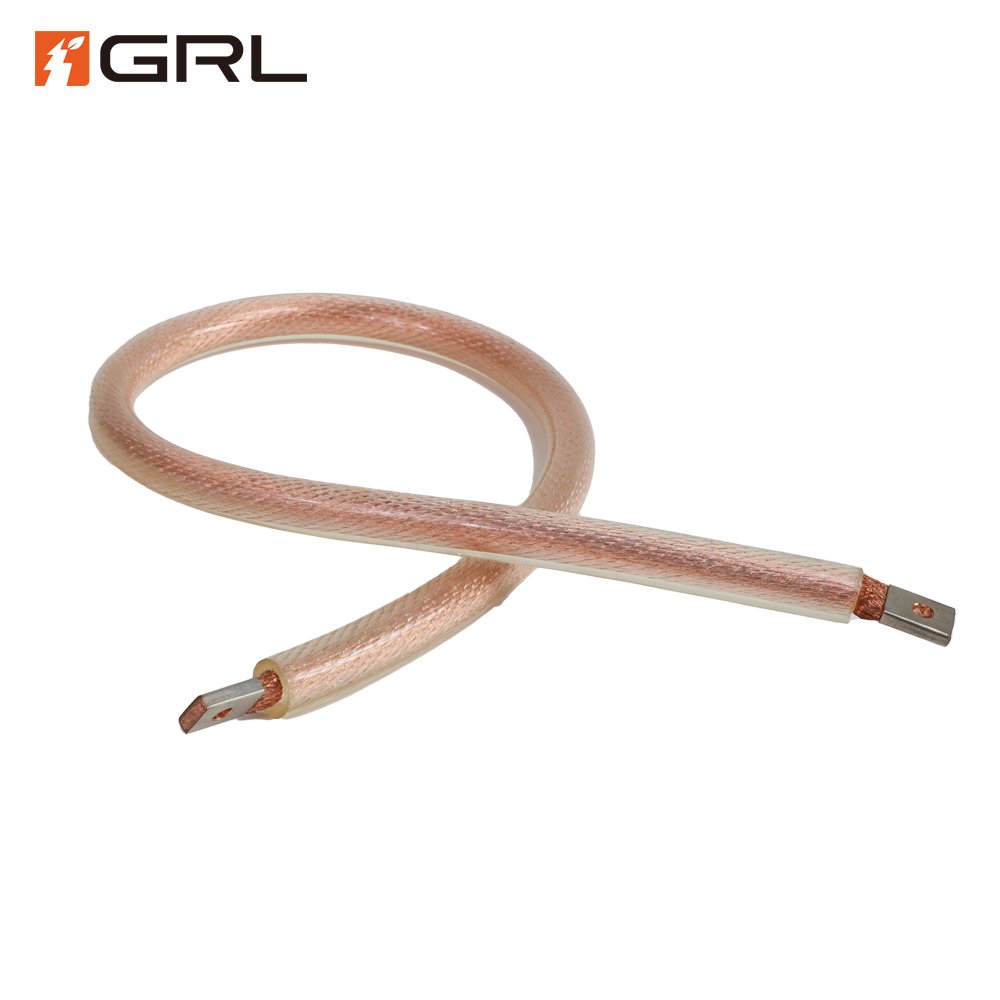

铜绞线软连接是由多股T2紫铜丝绞合而成，对两端压接铜端子并可根据客户要求钻孔。压焊工艺是一种高强度连接技术，通过压力使铜绞线与铜端子在微观上紧密结合，形成极低的接触电阻。在确保连接牢固可靠的前提下，保障了导电性能。因此，铜绞线软连接是一种绝佳的柔性电导体。通常用于新能源汽车、风力发电、光伏储能、电力机车、成套输配电等相关行业。可根据客户来图 / 来样定制化生产，提供系统化服务支持。

产品作用

凭借其多股紫铜丝绞合的柔软特性，铜绞线软连接能够有效吸收并缓冲电气设备在运行、启动或停止时产生的机械振动。

补偿由于设备安装偏差、基础沉降或热胀冷缩引起的连接端子间的微小相对位移，避免硬连接因受力而损坏。

在提供高导电率通路的同时，保持了极佳的弯曲性和可绕性，确保电流在复杂的几何布局和需要经常移动的部位（如开关柜门、可移动的电气单元）之间平稳传输，实现无应力连接。

需要柔性连接以确保电气安全和防止静电积累的场合（如电炉、新能源汽车电池模组、电力机车等），它被广泛用作柔性接地线，提供一条稳定可靠的低阻抗接地路径。

产品优势

采用多股细直径T2紫铜丝绞合而成（如单丝直径可达0.15mm），使其具有极高的柔韧性。

方便在狭小空间内安装布线，能承受设备长期运行中的高频振动、反复弯曲以及热循环引起的膨胀和收缩，显著延长了连接件的使用寿命。

柔性连接能够消除因刚性连接而产生的机械应力集中，避免端子和触点受损，提高了整个电气系统的运行可靠性，为设备提供了稳定的安全保护。

可根据客户的具体需求，实现高度的定制化和广泛的应用兼容性。

产品型号	截面积	W/W1	厚度
产品型号	mm²	(mm约值)	(mm约值)
DNTJR(X)-1.5/L/d/Aa	1.5	4	1.6
DNTJR(X)-2/L/d/Aa	2	5	1.6
DNTJR(X)-4/L/d/Aa	4	7	1.8
DNTJR(X)-6/L/d/Aa	6	10	1.8
DNTJR(X)-8/L/d/Aa	8	12	1.8
DNTJR(X)-10/L/d/Aa	10	15	1.8
DNTJR(X)-12/L/d/Aa	12	20	1.9
DNTJR(X)-16/L/d/Aa	16	19	2.2
DNTJR(X)-20/L/d/Aa	20	25	2.6
DNTJR(X)-25/L/d/Aa	25	25	2.8
DNTJR(X)-50/L/d/Aa	20	40	3.5
DNTJR(X)-100/L/d/Aa	100	40	5.4
DNTJR(X)-150/L/d/Aa	150	40	6.9
DNTJR(X)-200/L/d/Aa	200	40	8.4
DNTJR(X)-300/L/d/Aa	300	40	11.5
DNTJR(X)-400/L/d/Aa	400	40	16.5
DNTJR(X)-500/L/d/Aa	500	40	18.9
